選型指導 | 行程開關選型要素

• 時間：2026-02-02 15:45:47
• 點擊：0

一、行程開關簡介與工作原理

行程開關（又稱限位開關或位置開關）是自動化系統中常用的小電流主令電器。它通過機械運動部件對開關操作件的接觸碰撞觸發內部觸點動作，實現電路的開閉控制，完成設備的定位檢測、自動停機、運動范圍限制等控制功能。

典型功能包含：

·限制機械運動范圍防止超程

·觸發換向、變速、停止等控制邏輯

·支持往返自動控制與行程反饋

這種直接接觸觸發方式具有結構簡單、反饋穩定、適用性廣等特點，適用于運動規律明確的自動化機械設備。

二、凱基特行程開關系列產品分類

凱基特行程開關產品種類豐富，覆蓋常規到復雜工況，官網顯示的主要系列包括（不完全列表）：

1. 標準/經濟型行程開關

用于一般工業設備，結構緊湊、性能穩定，典型如：

·KJT-LXK3-20S/T 行程開關：適合交流/直流控制電路，機械壽命長、電氣壽命可靠，適用普通機床、輸送設備等常規場景。

2. 防水型行程開關

適用于潮濕、噴淋、戶外等環境，具備高防護等級（如IP67/IP68）：

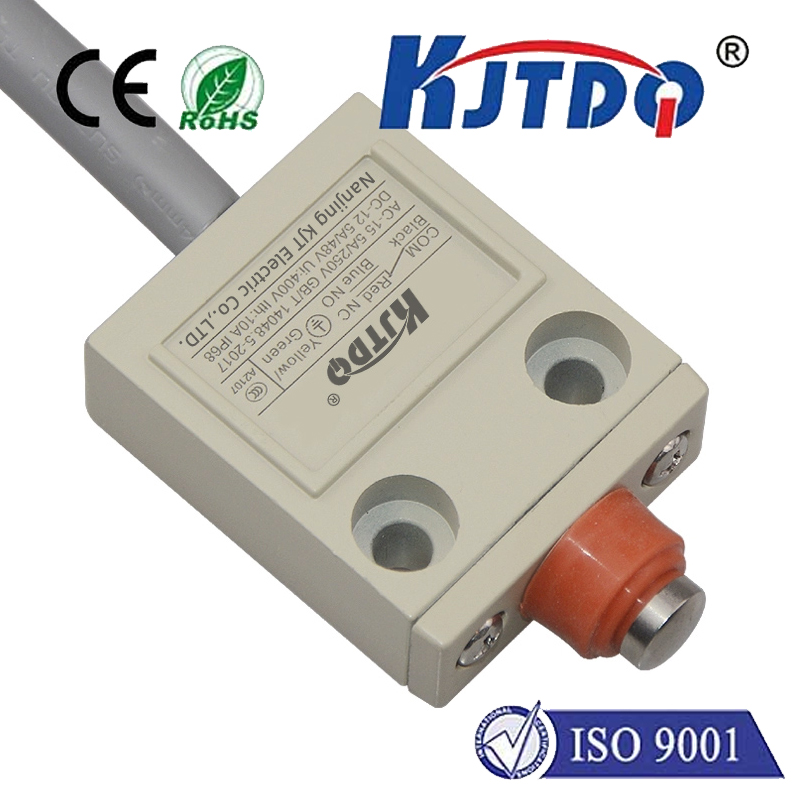

·如KJT-KH-4212 / KJT-KH-4202 防水限位開關：采用三層密封結構，適合噴漆線、輸送設備等潮濕場合。

3. 耐高溫型行程開關

用于高溫工況如冶金、玻璃、注塑等場景：

·KJT-XW2K / KJT-XW4K 耐高溫行程限位開關：可在高達350℃ 環境下長期穩定工作，具備耐油、耐壓性能。

4. 雙回路 & 重載型

適合對控制可靠性要求高、承載能力大的場景，例如加工設備安全聯鎖、重大設備限位反饋等：

·雙回路產品多采用雙簧片設計，實現冗余控制或多點輸出。

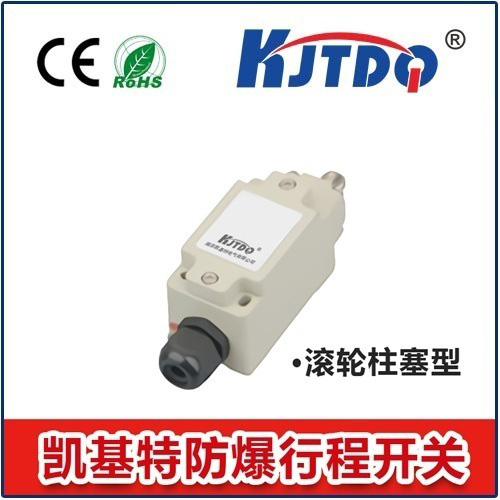

5. 防爆型 / 不銹鋼型 / 船用型

適合特殊行業（油氣、化工爆炸危險區域、海洋裝備等）：

·不銹鋼行程開關和船用行程開關具備更高耐腐蝕與環境適應性。

6. 創新無線限位開關

用于無需傳統有線連接、遠程反饋場景（物料輸送、移動設備等）。

三、行程開關選型要點

為確保設備穩定、安全運行，選型時建議從以下關鍵維度逐一判斷：

1. 根據 使用環境

2. 機械觸頭執行件形式

根據機械結構與觸發方向選擇執行件形式：

·杠桿式：適合水平/傾斜移動觸碰

·滾輪式：用于連續碰撞、滑動觸碰

·柱塞式/壓桿式：適合直線沖程觸發

不同結構適配不同運動方向和力度，有利于延長壽命和提升響應穩定性。

3. 觸點配置與電氣要求

觸點類型選擇直接影響控制邏輯：

·常開（NO）：僅在觸發時閉合；適合到位檢測

·常閉（NC）：失電保護、邊界斷電保護

·NO+NC（復合）：具備冗余監測或多路控制

還需確認：

·控制電壓/電流匹配性

·觸點容量滿足負載需求

·機械/電壽命滿足生產節拍要求

例如一些標準系列的機械壽命可達數十萬次乃至上百萬次，適合高頻動作場合。

4. 安裝方式與接口

·導軌/螺絲固定：常見于工業配電柜或機械側邊

·法蘭/面板安裝：適合機床側邊或設備殼體

需確保安裝方式與機械聯動點對齊。

5. 防護等級與環境適應性

·IP52~IP68 級別對不同工況提供了豐富選擇；IP67/IP68 適合噴淋或?yàn)R水場景。

·耐油、耐塵、抗沖擊設計可提升現場可靠性。

四、典型應用場景

行程開關廣泛用于工業自動化現場關鍵控制節點，例如：

·機械制造設備：沖床、注塑機、機床工作臺等

·物流輸送線：物料到位檢測、行程終點控制

·冶金與重工：高溫、重載位置檢測

·電梯與升降設備：極限位置停機與聯鎖保護

·危險作業區域：防爆/防護嚴格的限位保護

·船舶與海洋裝備：抗腐蝕、高防護等級需求

五、凱基特行程開關的優勢

凱基特行程開關具備以下顯著優勢：

? 品類齊全：從通用到特殊工況全覆蓋（標準、防水、耐溫、防爆、雙回路等）

? 性能可靠：采用高強度外殼與微動結構，適應工業級振動、沖擊與濕熱環境

? 定制方案：可根據現場工況（溫度、環境、防護等級）進行參數與結構定制

? 本地化支持：凱基特提供技術支持與售后服務，助力現場快速調試與維護

六、結語

行程開關雖小，但在自動化系統中承擔著精準定位、限位保護、狀態反饋與安全聯鎖的重要任務。通過科學的環境評估、機械動作分析、電氣參數匹配及防護等級選擇，可顯著提升設備可靠性與生產安全。
